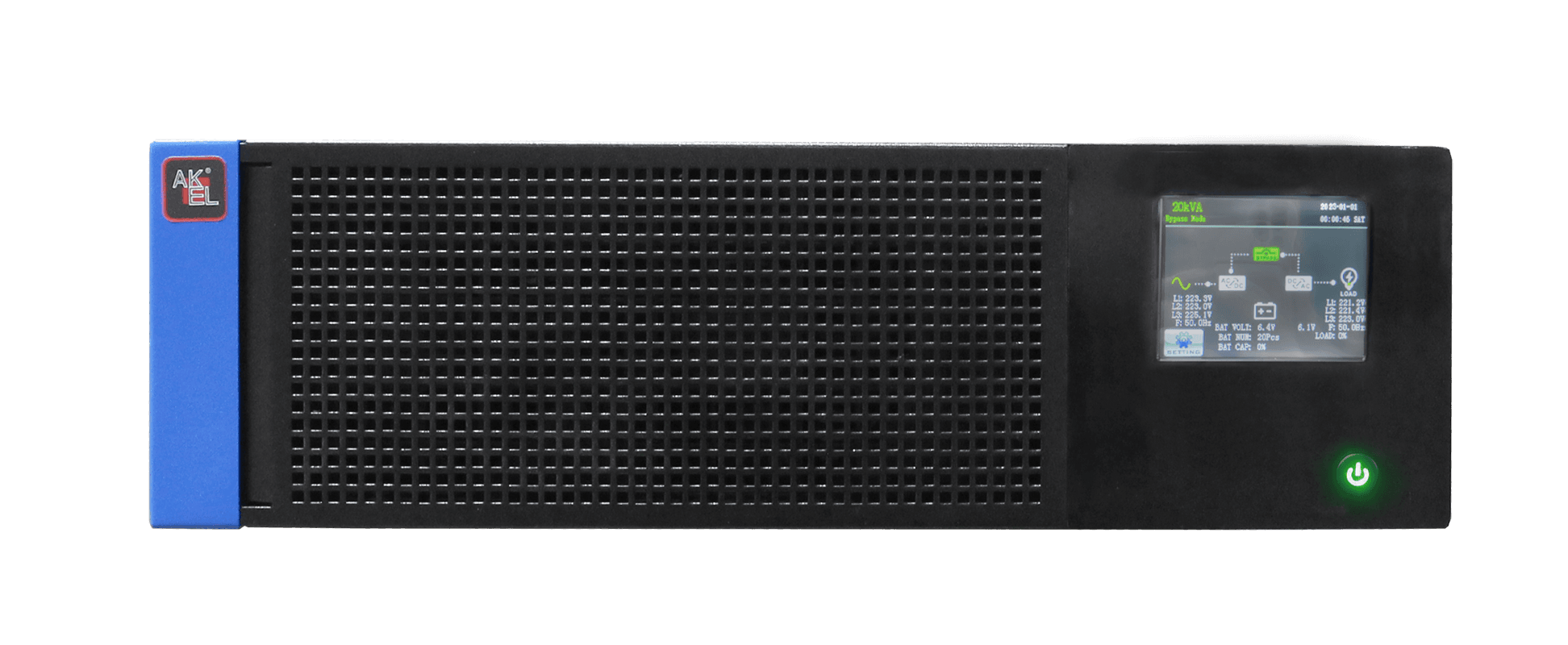

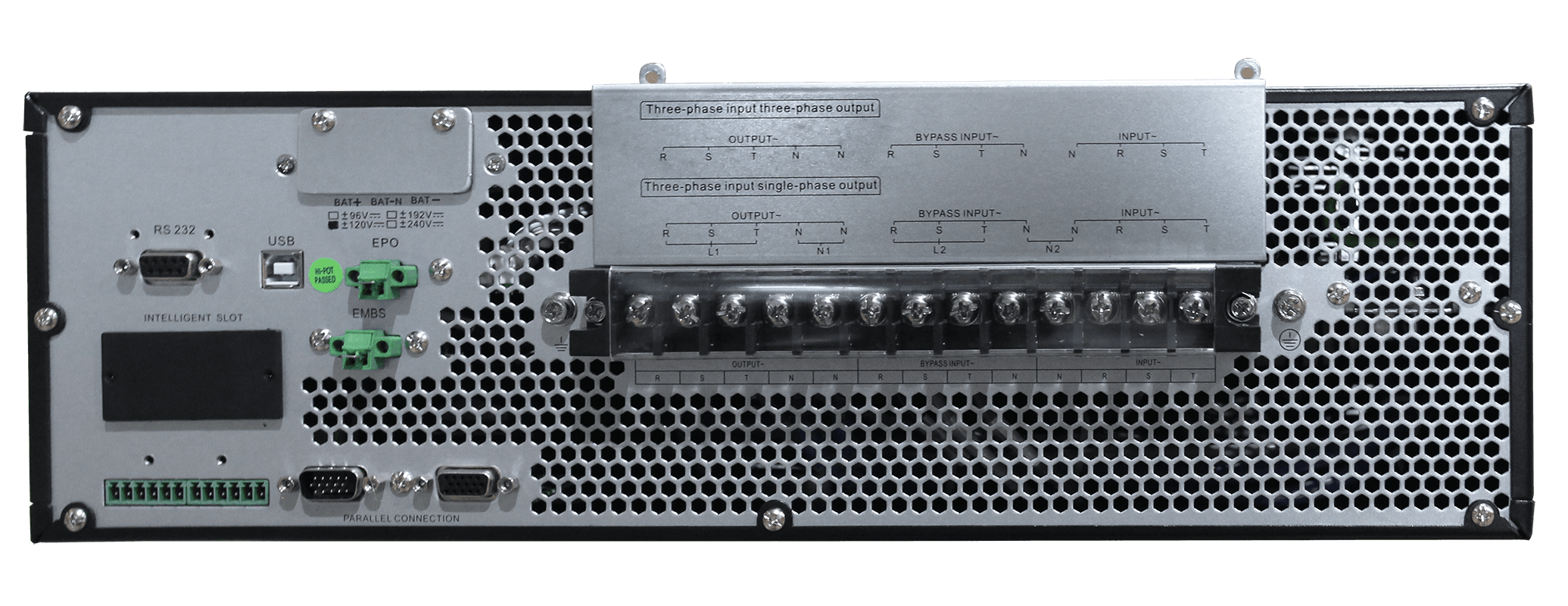

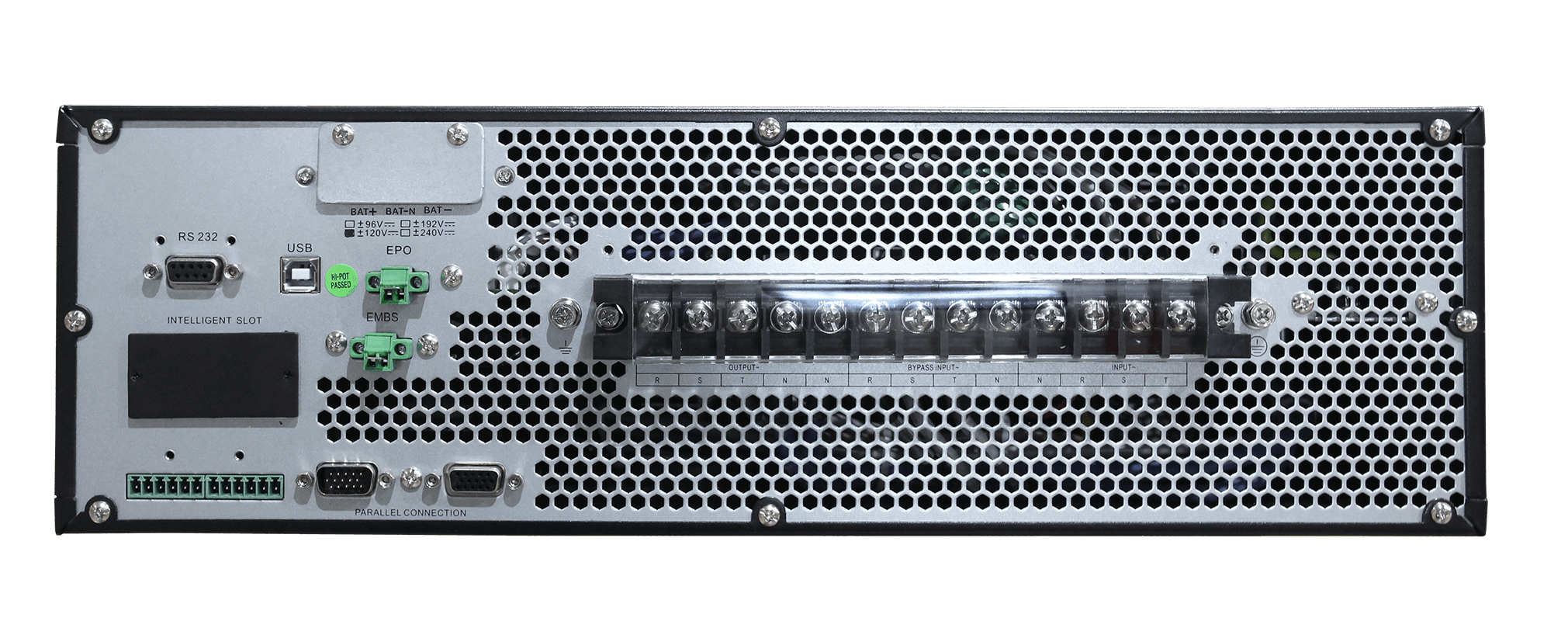

10 кВА/10 кВт, 3ф/3(1)ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73310

Код: 733001
от 224 205 ₽Цена без НДС
Скачать каталог C733
10 кВА/10 кВт, 3ф/3(1)ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73310

10 кВА / Двойного преобразования

20 кВА/20 кВт, 3ф/3ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73320

20 кВА / Двойного преобразования

30 кВА/30 кВт, 3ф/3ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73330

30 кВА / Двойного преобразования

40 кВА/40 кВт, 3ф/3ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73340

80 кВА / Двойного преобразования

60 кВА/60 кВт, 3ф/3ф, исполнение Rack-Tower, без отсека для внутренних батарей

C73360

60 кВА / Двойного преобразования

Номинальные параметры

Выходная мощность(кВА/кВт)10\10
Коэффициент мощности1

Входные параметры

Форм-факторКонвертируемая установка
Тип входного соединения3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение380/400/415
Диапазон напряженийПолная нагрузка: 305 до 478 Вольт (Фаза-Фаза)
Диапазон напряженийЧастичная нагрузка: 190 до 520 Вольт (Фаза-Фаза) Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения
Частота50 / 60 Гц
Диапазон частотыот 46 до 64 Гц
Коэффициент мощности по входу под полной нагрузкой>0.99
КНИ входного тока THDi<4% (Линейная нагрузка)

Выходные параметры

Тип выходного соединения1 Фаза + Нейтраль + Заземление (1Ph + N + PE) или 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Выходное напряжение208, 220, 230, 240 или 360, 380, 400, 415 ± 1%
Топология инвертораБестрансформаторная на IGBT-транзисторах
Частота инвертора50 / 60 Гц ± 0,1 Гц
Крест-фактор3:1
КНИ выходного напряжения THDv<2% (линейная нагрузка)
КНИ выходного напряжения THDv<5,5% (нелинейная нагрузка) в соответствии с IEC/EN62040-3
Работа инвертора в режиме перегрузки100% до 110%, 60 мин
Работа инвертора в режиме перегрузки110% до 125%, 10 мин
Работа инвертора в режиме перегрузки125% до 150%, 1 мин
Работа инвертора в режиме перегрузки>150%, 400 мс

Аккумуляторная батарея

Тип батарейVRLA
Способ зарядаПлавающий заряд
Номинальное батарейное напряжение240VDC (подключение со средней точкой)
Возможность установки внутренних батарейНет
Номинальное количество батарей20 шт. Трехпроводное подключение со средней точкой.
Запуск от батарей (Cold Start)Да
Температурная компенсацияДа
Мощность зарядного устройстваот 1 до 12 А

Байпасный ввод

Напряжение208,220,230, 240 или 360, 380, 400, 415
Диапазон напряженийВерхние пределы диапазона: +10, +15 или +20,
Диапазон напряженийНижние пределы диапазона: -10, -15, -20
Частота50 / 60 Гц
Диапазон по частотеНастраиваемый диапазон: ± 1Гц, ± 2Гц, ± 3Гц, ± 4Гц

Общие характеристики

КПД в режиме двойного преобразованиядо 95,5%
КПД в режиме работы от батарей>94.5%
КПД в режиме высокой эффективности>98%
Доступ для обслуживанияФронтальный/Сзади
Возможность работы в параллельном режимеДо 4 устройств

Интерфейсы и отображение

ДисплейСтандартно: Сенсорный экран
ИнтерфейсыСтандартно: RS232, ЕРО, холодный старт
ИнтерфейсыОпционально: SNMP-адаптер, комплект параллельной работы, сухие контакты

Окружающая среда

Диапазон рабочих температур (допустимая)0 ~ 40 °C
Температура храненияот - 25 до + 45 °C
Относительная влажность0 ~ 95% (без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства≤62 дБ
ВысотаБез снижения мощности: <1000 м
Степень защитыIP20
ЦветЧерный

Физические параметры

Размеры (ШхГхВ) (мм)438х680х133
Вес (кг)34

Батареи и аксессуары

Внутренний адаптер для удаленного мониторинга и управления по протоколу SNMP с портом Ethernet и возможностью подключения датчика NTFL-711v1 (установка во внутренний слот)

WEBCard-711v1

Аксессуары
15 876₽

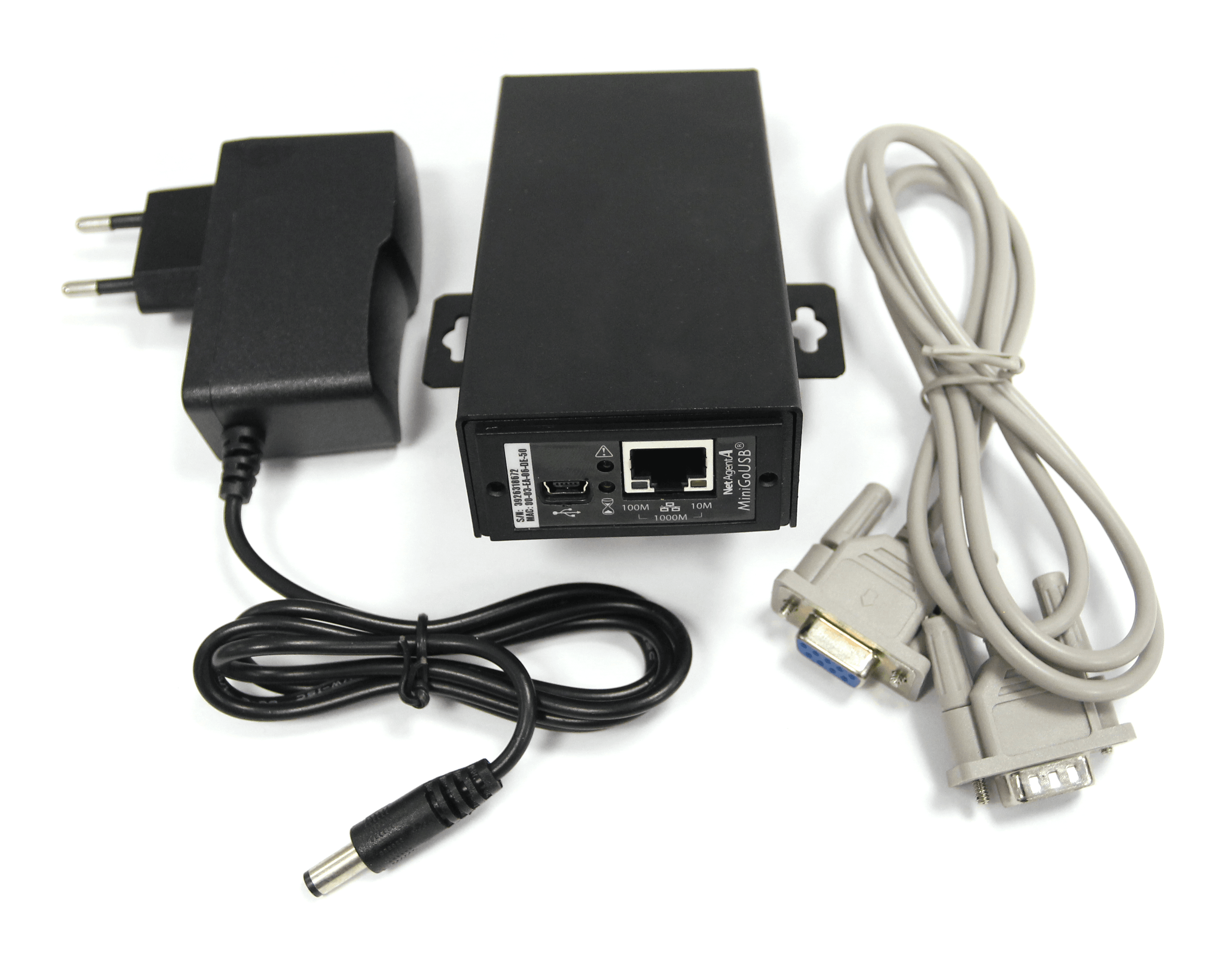

Внешний адаптер для удаленного мониторинга и управления по протоколу SNMP с портом Ethernet и возможностью подключения датчика NTFL-711v1 (подключение к ИБП через RS-232)

WEBCard-711v2

21 403₽

Внутренний адаптер для удаленного мониторинга и управления по протоколу SNMP с портом Ethernet и возможностью подключения датчика NTFL-711v1 (установка во внутренний слот)

WEBCard-711v3

17 875₽

Внешний датчик температуры и влажности для ИБП AKЭЛ (подключение через адаптер SNMP)

NTFL-711v1

15 876₽

Внешний датчик температуры и влажности для ИБП AKЭЛ (подключение через адаптер SNMP)

NTFL-711v3

16 686₽

Внутренний адаптер релейных контактов с портом DB9 (установка во внутренний слот)

RELAYCard-711v1

16 079₽

Внутренний адаптер релейных контактов с клеммным терминалом 9-pin (установка во внутренний слот)

RELAYCard-711v2

16 079₽

Внутренний адаптер для удаленного мониторинга и управления по протоколу ModBus (установка во внутренний слот)

MBUSCard-711v1

16 686₽

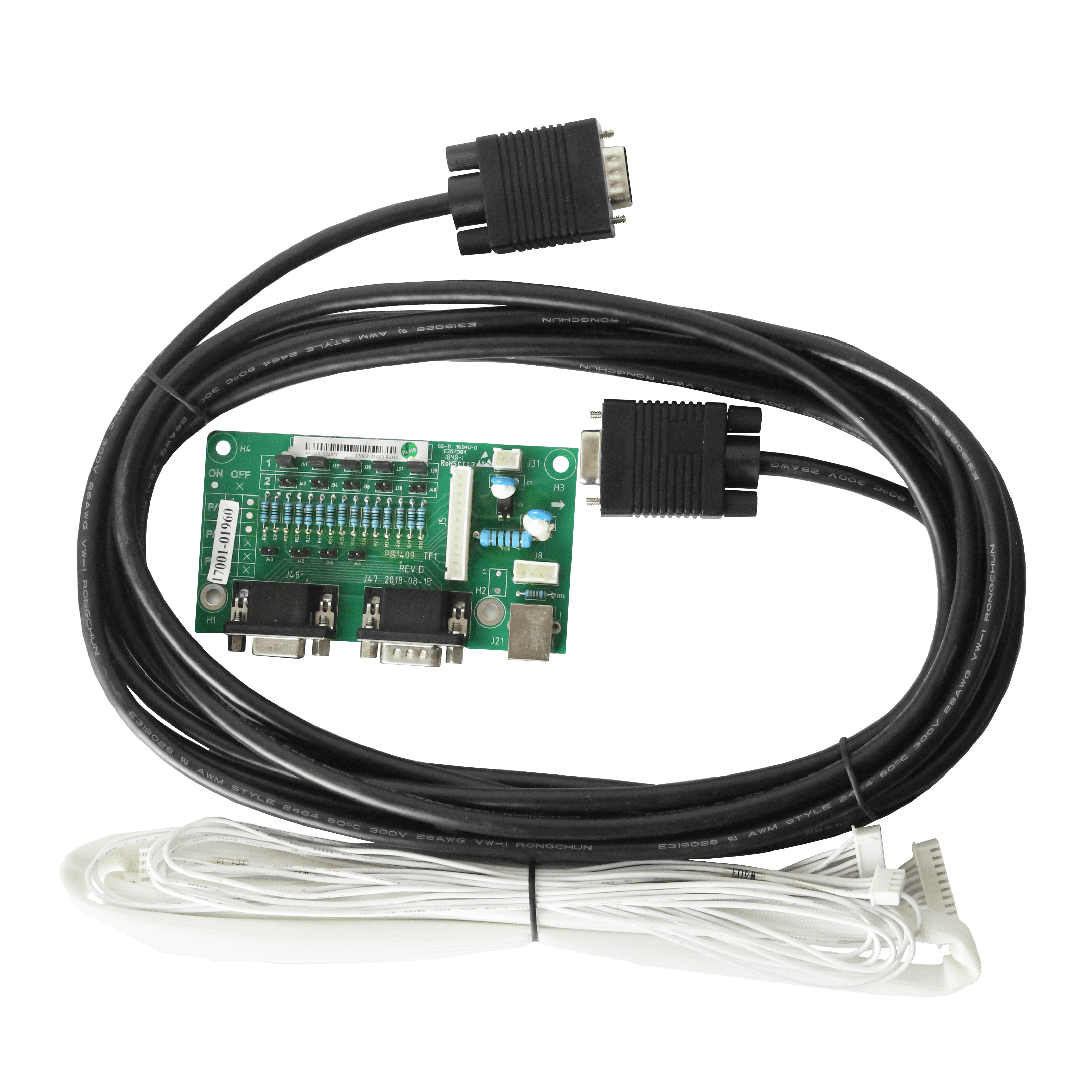

Комплект для параллельного подключения ИБП С733 (комплект кабелей для соединения двух ИБП)

ParKit-733v1

49 829₽

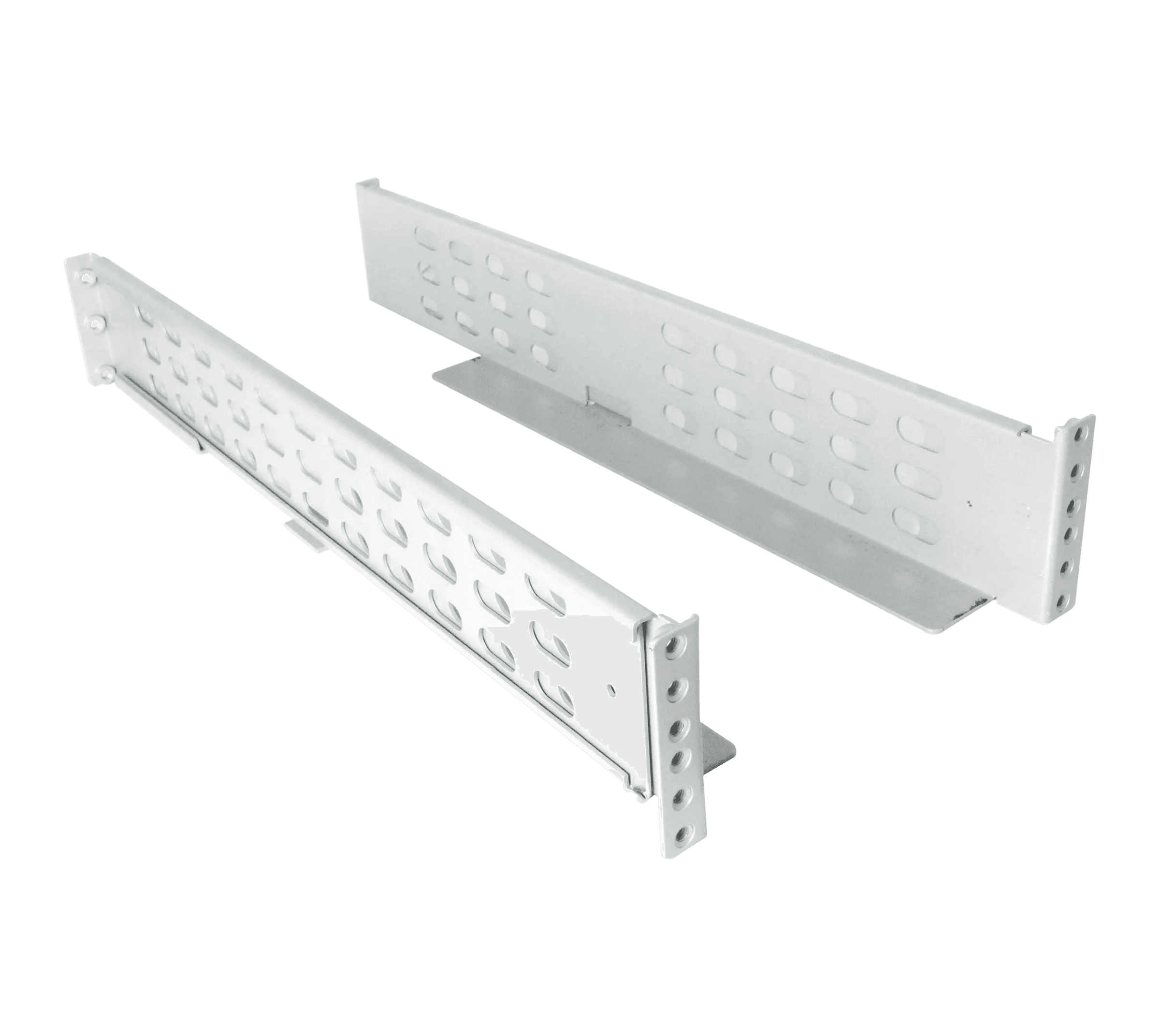

Комплект телескопических направляющих 450-900 мм, c высотой 3U в 19" стойку (не более 100 кг)

RailKit-711v2

5 461₽

Внешний батарейный модуль (120В, 9Ач, исполнение Rack, высота 3U)

УВБМ-BAT-2x120V

91 617₽
